協議轉換設備
HG001C-A4集中插卡式機箱,最大容量16塊業務卡,用于在1~4條E1線路上透明傳輸以太網數據,最高轉發速率可達7.92Mb/s。在各層協議處理上均采用國際標準(G.7041、G.7042、G.7043、G.8040)協議,可以與其他廠家遵循同樣標準的產品對通。不僅對E1線路和以太網接口提供了完備的告警/狀態指示,而且具有以太網數據流量統計等高級管理功能。設備集成度高、功耗低、性能穩定、使用方便。
集中插卡式機箱,最大容量16塊業務卡,用于在1~4條E1線路上透明傳輸以太網數據,最高轉發速率可達7.92Mb/s。在各層協議處理上均采用國際標準(G.7041、G.7042、G.7043、G.8040)協議,可以與其他廠家遵循同樣標準的產品對通。不僅對E1線路和以太網接口提供了完備的告警/狀態指示,而且具有以太網數據流量統計等高級管理功能。設備集成度高、功耗低、性能穩定、使用方便。

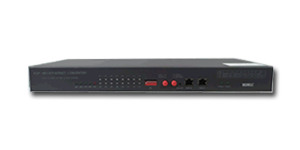

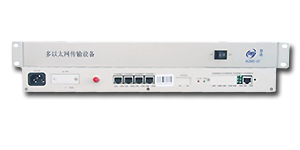

臺式設備,用于在1~4條E1線路上透明傳輸以太網數據,最高轉發速率可達7.92Mb/s。在各層協議處理上均采用國際標準(G.7041、G.7042、G.7043、G.8040)協議,可以與其他廠家遵循同樣標準的產品對通。不僅對E1線路和以太網接口提供了完備的告警/狀態指示,而且具有以太網數據流量統計等高級管理功能。設備集成度高、功耗低、性能穩定、使用方便。
HG001T TDMOIP設備是將E1信號在IP通道中傳輸的設備,TDMOIP設備可以利用運營商和企業現有的無線或有線以太網結構上,實現TDM業務的接入,TDMOIP 設備對TDM信號采用透明傳輸,保證任何具備物理E1接口的設備均無縫連接,如PBX、移動基站、各種信令設備。
HG002-Ⅲ 接入系統是小型智能PCM設備,結構緊湊、應用方便、接口豐富可實現多種業務。配有單E1、雙E1、三E1、四E1、六E1選擇。廣泛運用于電信、移動、聯通、電力、公安、鐵路、海關等行業綜合通信組網。是一種經濟、高效和便利的數據和音頻接入設備。

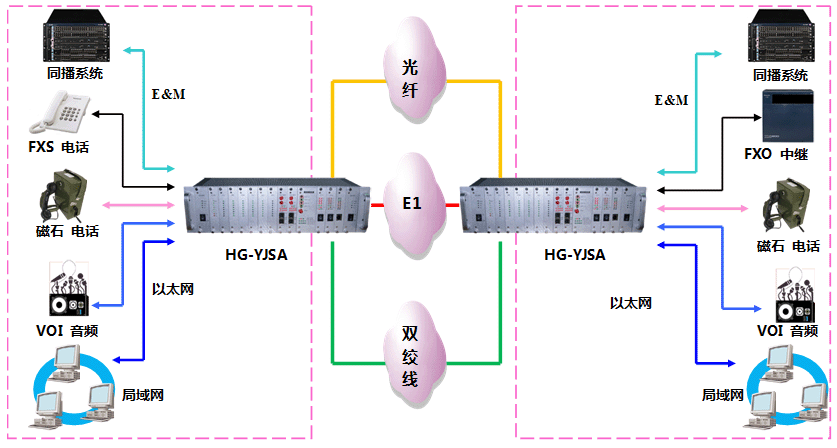

設備為19英寸3U標準鋁材機箱結構,設備由話路復用系統(PCM32 CAS信令編碼、20路自動、10路磁石)、8*E1+100M PDH網絡光板、E1業務口保護倒換板(HGP E11)、單纖雙向的視音頻光板(OLT/VIDEO)、4E1/IP以太網橋轉換板(網橋)、雙熱備份直流電源板組成,具有通信業務接口多、功能強、體積小、通信可靠的特點。

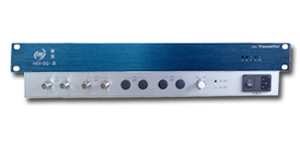

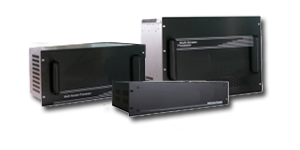

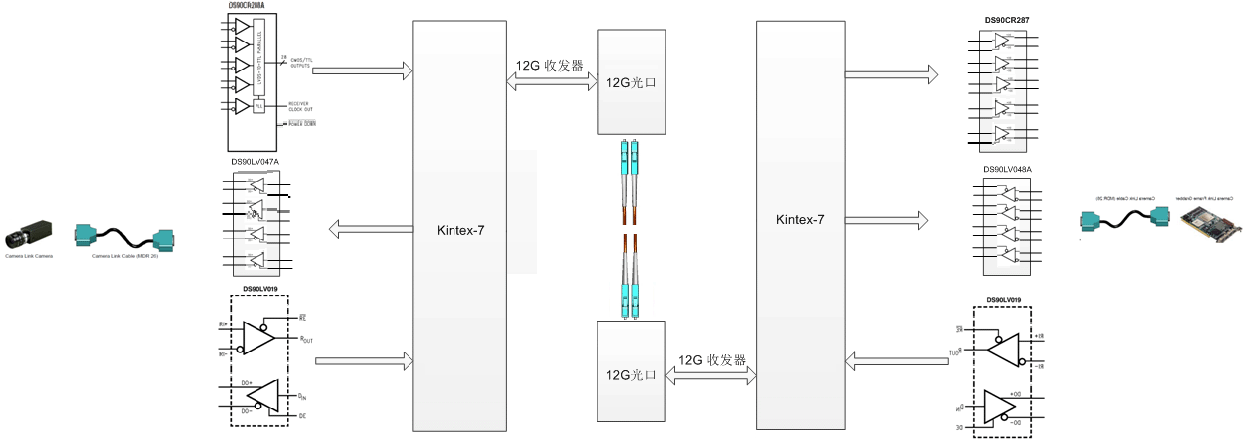

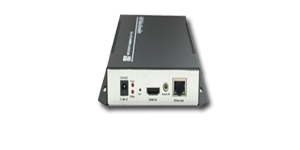

HGV-P高清數字圖像處理設備,針對模擬信號和數字信號共存,高清信號和標清信號共存所研發的新款設備。可以集中處理模擬信號和數字信號,轉換成統一的格式輸出。可以對各種不同格式的輸入信號進行直觀、簡單、便捷的切換。

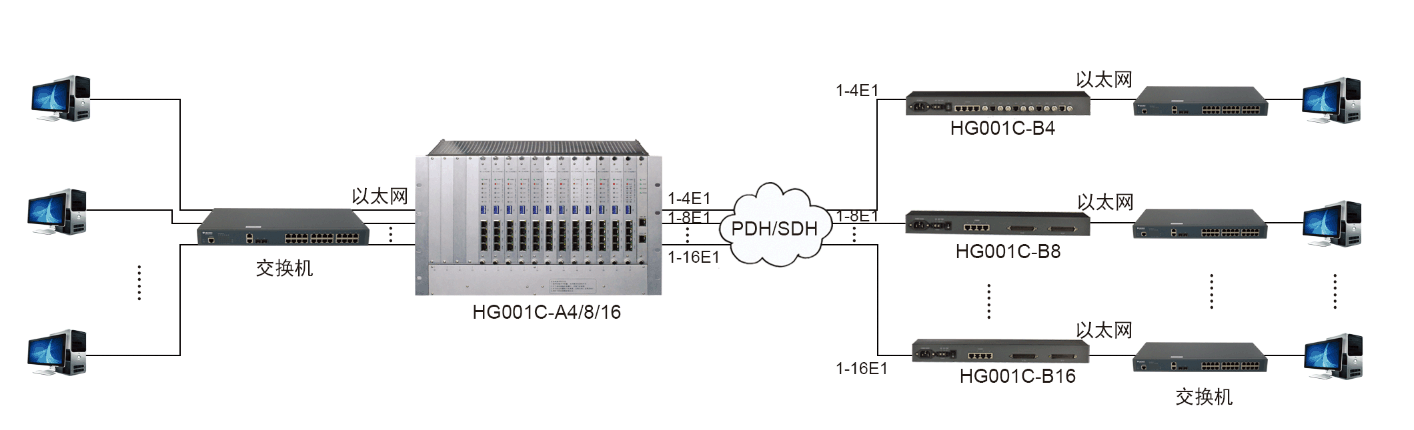

集中插卡式機箱,最大容量16塊業務卡,用于在1~4條E1線路上透明傳輸以太網數據,最高轉發速率可達7.92Mb/s。在各層協議處理上均采用國際標準(G.7041、G.7042、G.7043、G.8040)協議,可以與其他廠家遵循同樣標準的產品對通。不僅對E1線路和以太網接口提供了完備的告警/狀態指示,而且具有以太網數據流量統計等高級管理功能。設備集成度高、功耗低、性能穩定、使用方便。
實現4路以太網數據至1~4路E1的轉換 | 支持本端E1的線路側環回功能,方便對E1線路進行測試 |
支持故障E1通道的自動刪除,故障消除后該路E1自動恢復使用 | 集中插卡式機箱最大容量16塊業務卡,1塊網管卡,可以支持4E1、8E1 |
四個共享式以太網接口,支持VLAN劃分,符合IEEE 802.1Q標準 | 16E1業務卡混插,網管卡支持串口超級終端網絡管理或者SNMP網絡管理(選配) |
提供各個以太網端口的流量統計,如錯包數、總包數等 | |
支持PAUSE流量控制功能 | |
完備的告警指示,可選擇顯示本端/遠端告警 |
性能 | 參數 |
E1接口 | 1~4路E1;符合ITU-T G.703,G.823;碼型:HDB3;接口類型:75Ω(BNC) |
以太網 | 符合IEEE 802.3(2000);以太網支持10/100M ,交叉/平行,全雙工/半雙工;4個以太網支持VLAN;幀長:64byte~1916byte;接口類型:RJ45 |
網管接口 | 標配RS232超級終端 |
電源接口 | AC220V和DC-48V雙電源 |
外形尺寸 | 483×175×44mm(1U 19英寸)/td> |
環境 | 工作溫度:-5°C ~ +50°C;儲存溫度:-40°C ~ +70°C;相對濕度:≤95%(非冷凝) |
臺式設備,用于在1~4條E1線路上透明傳輸以太網數據,最高轉發速率可達7.92Mb/s。在各層協議處理上均采用國際標準(G.7041、G.7042、G.7043、G.8040)協議,可以與其他廠家遵循同樣標準的產品對通。不僅對E1線路和以太網接口提供了完備的告警/狀態指示,而且具有以太網數據流量統計等高級管理功能。設備集成度高、功耗低、性能穩定、使用方便。
實現4路以太網數據至1~4路E1的轉換 | 支持本端E1的線路側環回功能,方便對E1線路進行測試 |
支持故障E1通道的自動刪除,故障消除后該路E1自動恢復使用 | |
四個共享式以太網接口,支持VLAN劃分,符合IEEE 802.1Q標準 | |
提供各個以太網端口的流量統計,如錯包數、總包數等 | |
支持PAUSE流量控制功能 | |
完備的告警指示,可選擇顯示本端/遠端告警 |
性能 | 參數 |
E1接口 | 1~4路E1;符合ITU-T G.703,G.823;碼型:HDB3;接口類型:75Ω(BNC) |
以太網 | 符合IEEE 802.3(2000);以太網支持10/100M ,交叉/平行,全雙工/半雙工;4個以太網支持VLAN;幀長:64byte~1916byte;接口類型:RJ45 |
網管接口 | 標配RS232超級終端 |
電源接口 | AC220V和DC-48V雙電源 |
外形尺寸 | 483×175×44mm(1U 19英寸)/td> |
環境 | 工作溫度:-5°C ~ +50°C;儲存溫度:-40°C ~ +70°C;相對濕度:≤95%(非冷凝) |

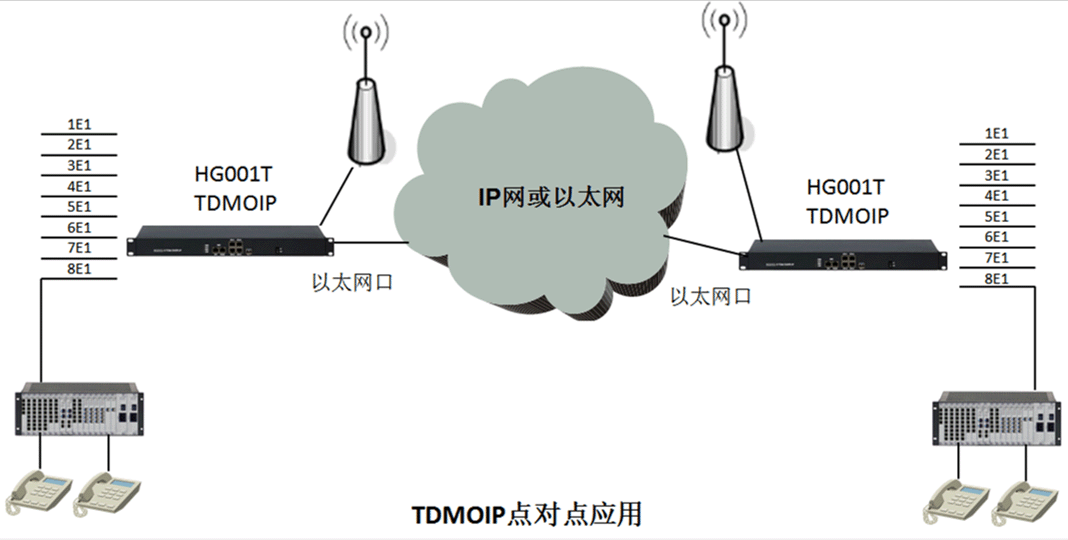

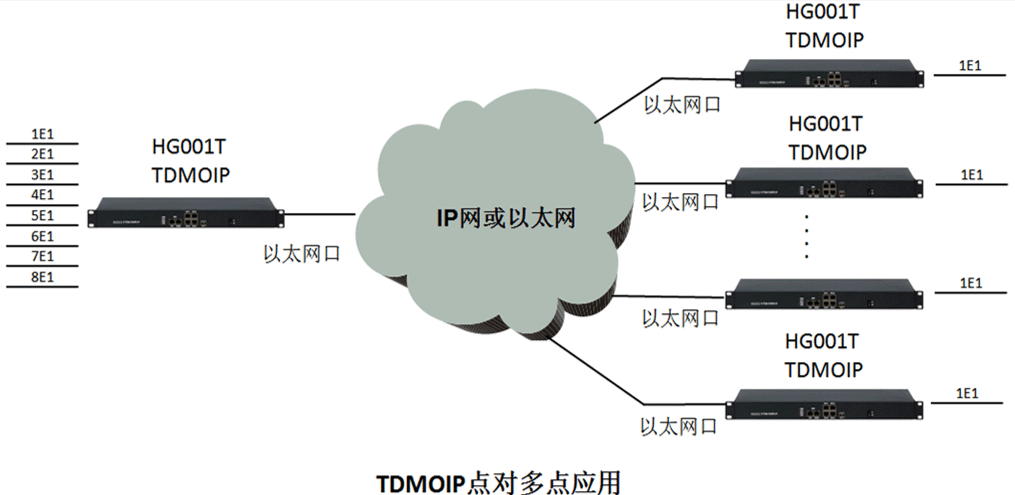

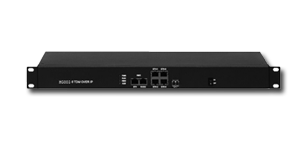

HG001T TDMOIP設備是將E1信號在IP通道中傳輸的設備,可以利用運營商和企業現有的無線或有線以太網結構上,實現TDM業務的接入,對TDM信號采用透明傳輸,保證任何具備物理E1接口的設備均無縫連接,如PBX、移動基站、各種信令設備。
HG001T 100X TDM over IP設備采用慧港通信獨特的技術,實現TDM信號中的時鐘同步、延時自動調整。IP封裝采用UDP格式,適應各種IP通道的應用,支持以太網子網內傳輸、支持跨網段路由交換傳輸。TDM數據在封裝時支持每個單E1的成幀、非成幀格式設置,支持E1點對點、點對多點設置, 支持本地E1與對應設備任意E1對通設置。
提供最多8路E1接口; | 提供4個以太網口,共享一個HUB交換機(兩個為上聯口,兩個為下聯業務口); |
設備采用UDP封裝,支持各種類型以太網傳輸通道; | 支持以太網PING包功能; |
提供光以太網上聯口; | 以太網支持10/100M自適應,全/半雙工自適應功能; |
設備具備高傳輸效率,傳輸時延可調; | 支持E1包QOS保證; |
支持點對點、點對多點傳輸; | 設備的固件和軟件具備遠程升級功能; |
支持E1成幀、非成幀設置; | 支持220V交流或48V直流兩種電源方式。 |
支持E1丟失告警指示; |
光 接 口 |
速 率 | 150Mb/s ± 50ppm | ETH接口 10/100M |
速度 | 10/100 Mbps 半/全雙工自適應 | 2M 接 口 |
波特率 | 2048Kbps50ppm |
輸出光功率 | ≥-15dBm | 標準 | 兼容IEEE802.3, IEEE802.1Q (VLAN) | 碼型 | HDB3 符合G.703標準 | |||
接收靈敏度 | ≤-35dBm | ETH接口 100M |
速度 | 100Mbps全雙工 | 輸入阻抗 | 75(非平衡接口) | ||
光波長 | 1310nm/1550nm | 標準 | 兼容IEEE802.3, IEEE802.1Q (VLAN) | 幀結構 | 符合ITU G.704、G.706 | |||
連接器 | LC | 電源 | 輸入 | 標準-48VDC或220VAC 功耗<10W | 工作 環境 |
工作溫度 | -10°C ~ +50°C | |
尺寸 | 440mm(寬)×270 mm(深)× 44mm(高) | 范圍 | -36VDC~-72VDC, 176VAC~264VAC | 工作濕度 | <=90% (無凝聚) |
HG001T 1001 TDM over IP:單E1 |
HG001T 1002 TDM over IP:2E1 |
HG001T 1004 TDM over IP:4E1 |
HG001T 1008 TDM over IP:8E1 |

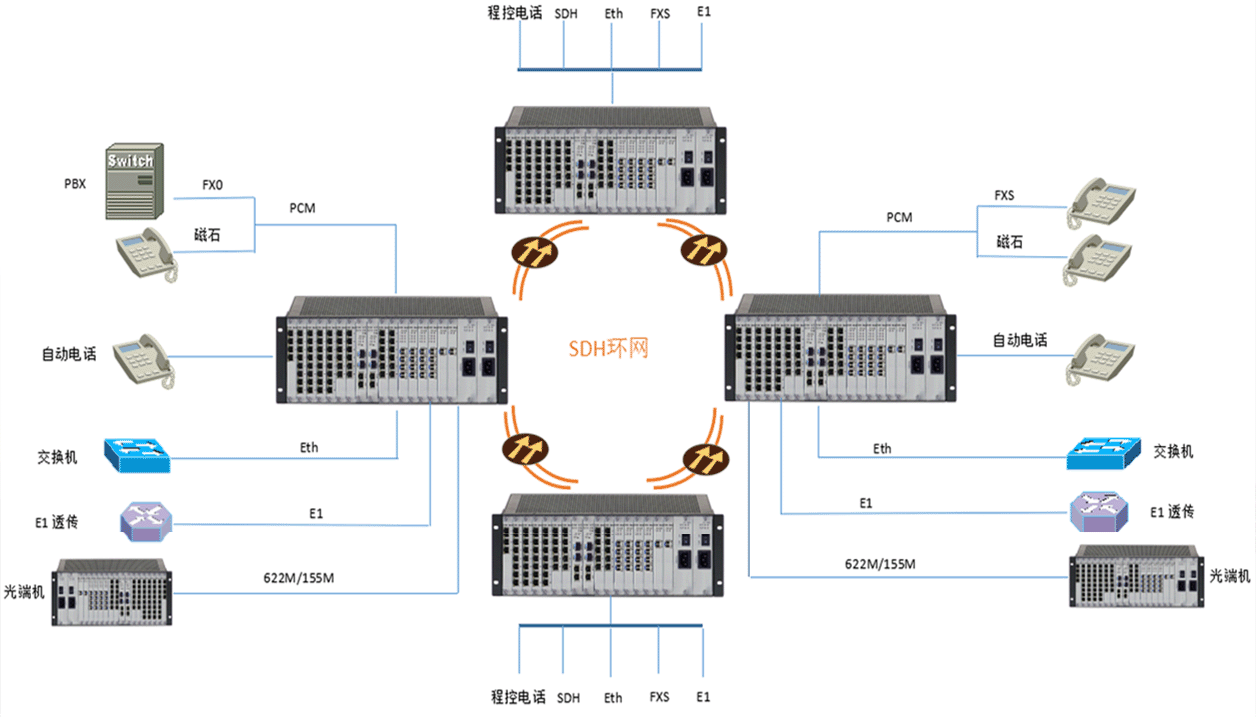

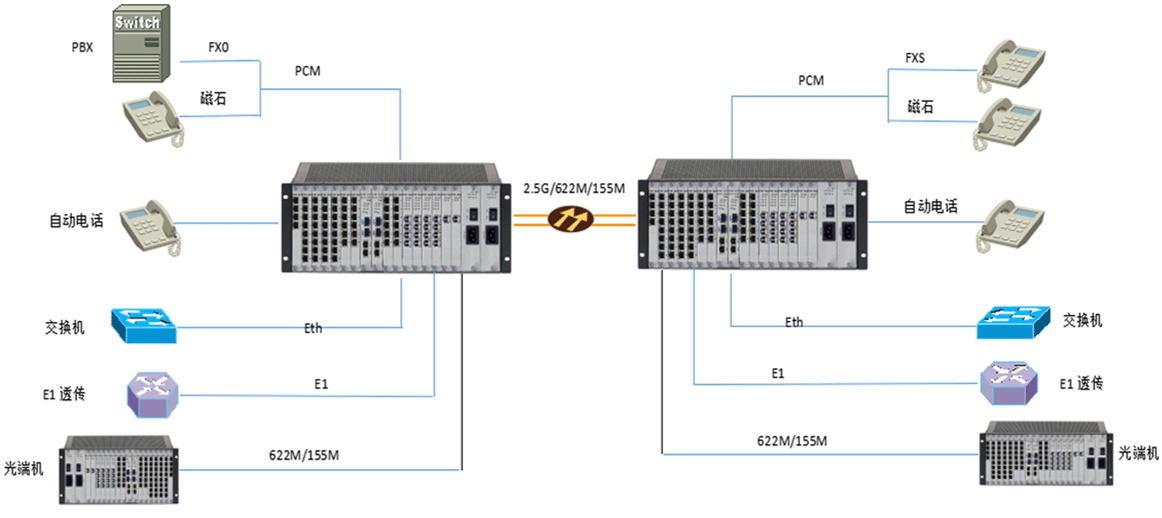

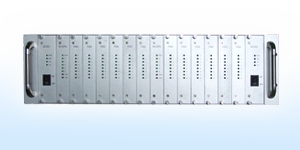

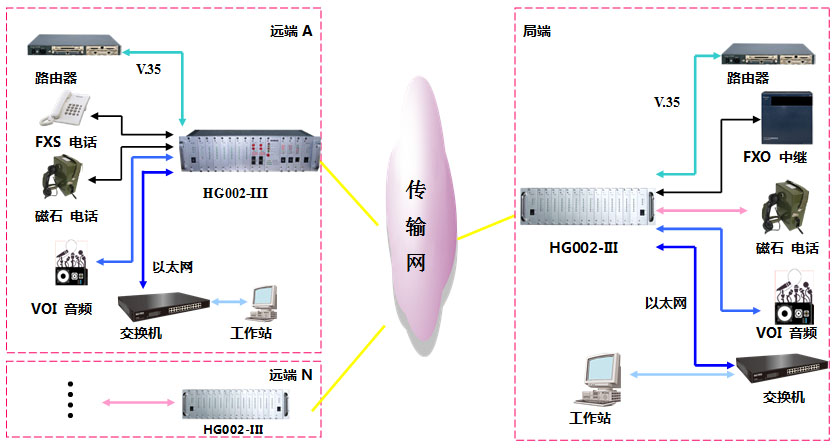

HG002-Ⅲ 接入系統是小型智能PCM設備,結構緊湊、應用方便、接口豐富可實現多種業務。配有單E1、雙E1、三E1、四E1、六E1選擇。廣泛運用于電信、移動、聯通、電力、公安、鐵路、海關等行業綜合通信組網。是一種經濟、高效和便利的數據和音頻接入設備。
19英寸3U鋁型材質機箱,單機箱最大容量60路,最多插卡16塊 | 話路音頻物理接口采用DB25接頭連接器,連接可靠 |
每盤5路話路,即插即用,方便插拔便于維護 | 工作溫度、儲存溫度滿足GJB367A、GJB150內相關標準,并通過JG計量站檢測 |
具備磁石電話MAG、自動電話FXO/FXS、二/四線音頻接口、E&M音頻VOI接口等 | |
具備RS232/RS485/RS422接口、10Base-T接口等 | |
采用Cas數字信令,能與總部DXC設備配合調度使用 | |
主控板通過撥碼開關實現與多個主流PCM廠家設備互通 | |
音頻接口: 二線/四線、四線收發支路均支持增益電平調節,每步長調整精度為0.5dB | |
具備雙熱備份電源盤(主備)、支持DC48V、AC220V雙組電源同時輸入 | |
磁石電話同時支持數字CAS信令及模擬信令(收發2100Hz) |
E1 接 口 |
接口標準:符合G.703E1 速率: 2048Kbps±50ppm 碼型:HDB3碼 阻抗:75Ω非平衡 抖動特性: 滿足G.742/G.823標準 時鐘方式: 內時鐘、線路時鐘 |
音 頻 接 口 |
總失真/頻率特性/電平特性: 符合ITU-T G.713建議 有效傳輸帶寬: 300-3400Hz/600Ω 音頻傳輸方式:二線/四線 電平調節步長:0.5dB 過載電平:+3.14dBm |
FXS 接 口 |
振鈴電壓:交流75±5V 振鈴頻率:25HZ 二線輸入阻抗:600Ω摘機 符合YD344-90 Z接口標準 |
光 接 口 |
接口方式:FC/SC 傳輸距離-雙纖: 40、60、80、100、120Km 傳輸距離-單纖: 20、40、60、80、100Km 1個10M/100M自適應網絡接口 |
FXO 接 口 |
振鈴檢測電壓:35V 振鈴檢測頻率:17HZ-60HZ 二線輸入阻抗:600Ω(摘機) 符合YD344-90二線模擬中繼標準 |
||||||
以 太 網 |
速率:N*64K 線路速率:10M或100M 工作模式:全/半雙工 協議:支持IEEE 802.3 總緩存:32MBits SDRAM 物理接口:RJ45 |
2/4 線 音 頻 |
搭載5路2/4線音頻接口 符合YD344-90標準中Z接口及 二線模擬中繼接口的相關要求 增益電平手動調節范圍寬達 30dB(調節近乎連續可調) |
SDH 光 接 口 |
提供2個155M標準SDH光接口 可獨立分配業務或互相保護 工作于1+1或1:1低階通道保護模式 支持點對點/環網/鏈網和星狀組網 |
環境 | 工作溫度:-25℃ to 55℃ 電源: DC-48V(36~72V) AC220V(160~265V 50/60HZ) 儲存溫度:-50℃~+65℃ 最大功耗:<50W |
類型 | 性能 | 參數 | 類型 | 性能 | 參數 |
主 機 箱 |
集中式機框 | 19英寸3U插卡式結構,提供14個模塊插槽 雙電源插槽(電源:DC-48V) 可選擇1/2/3/4/6E1結構 |
接 口 板 |
V.35接口 | N*64K帶寬 |
HDSL接口板 | 1路E1接口 | ||||
主 板 卡 |
CPU板 | 中央處理板(單E1) | 10Base-T以太網接口 | N*64K帶寬 | |
電源板-Ⅰ/Ⅱ | DC-48V直流輸入(Ⅰ-不含鈴流輸出,Ⅱ-含鈴流輸出) | 二線/四線音頻接口(VOI) | 4路VOI接口 | ||
AC交流電源板 | AC220V交流輸入,DC-48V直流輸出 | 二線/四線EM接口(E&M) | 3路E&M接口 | ||
接 口 板 |
環路中繼接口(FXO) | 5路FXO接口 | 二線/四線音頻接口 | 5路2/4線音頻板(新) | |
用戶線接口(FXS) | 5路FXS接口 | OLT-A光接口板 | 4路E1接口(可選10/100M自適應以太網) | ||
磁石電話 (MAG) | 5路MAG接口 | OLT-B光接口板 | 8路E1接口(可選10/100M自適應以太網) | ||
RS232/V.24接口 | 4路RS232/V.24接口 | OLT-C光接口板 | 雙光口SDH接口板/可網管(新) |

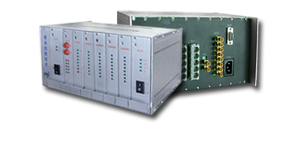

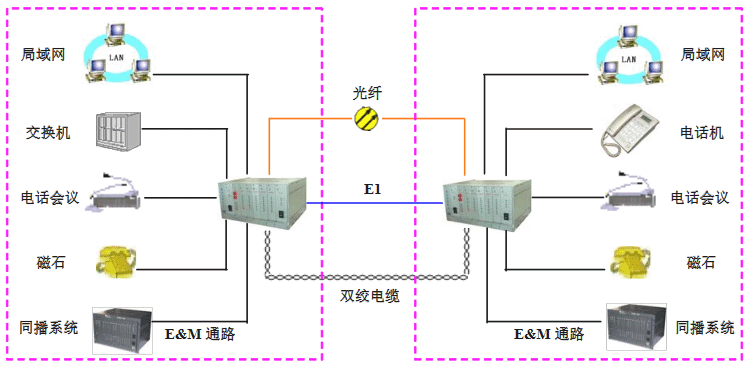

為方便遠端機房及特別需要,特設計小型獨立機箱HG002-Ⅲ/S(單E1),功能與HG002-Ⅲ相同,另增加AC220V 交流電源接入、OLT光接口專用插槽以及RJ11接口出線等簡便功能。結構緊湊、應用方便、接口豐富、可實現多種通信業務接入。 設備接線簡單、體積較小、靈活擺放。可裝入特制手提機箱,方便攜帶、移動性強,非常適合綜合調度、通信保障等業務使用。工作電源為直流、交流,可同時加載。
E1 接 口 |
接口標準:符合G.703E1 速率: 2048Kbps±50ppm 碼型:HDB3碼 阻抗:75Ω非平衡 抖動特性: 滿足G.742/G.823標準 時鐘方式: 內時鐘、線路時鐘 |
音 頻 接 口 |
總失真/頻率特性/電平特性: 符合ITU-T G.713建議 有效傳輸帶寬: 300-3400Hz/600Ω 音頻傳輸方式:二線/四線 電平調節步長:0.5dB 過載電平:+3.14dBm |
FXS 接 口 |
振鈴電壓:交流75±5V 振鈴頻率:25HZ 二線輸入阻抗:600Ω摘機 符合YD344-90 Z接口標準 |
光 接 口 |
接口方式:FC/SC 傳輸距離-雙纖: 40、60、80、100、120Km 傳輸距離-單纖: 20、40、60、80、100Km 1個10M/100M自適應網絡接口 |
FXO 接 口 |
振鈴檢測電壓:35V 振鈴檢測頻率:17HZ-60HZ 二線輸入阻抗:600Ω(摘機) 符合YD344-90二線模擬中繼標準 |
||||||
以 太 網 |
速率:N*64K 線路速率:10M或100M 工作模式:全/半雙工 |
協議:支持IEEE 802.3 總緩存:32MBits SDRAM 物理接口:RJ45 |
環境 | 電源: DC-48V(36~72V) AC220V(160~265V 50/60HZ) |
工作溫度:-25℃ to 55℃ 儲存溫度:-50℃~+65℃ 最大功耗:<50W |
類型 | 性能 | 參數 | 類型 | 性能 | 參數 |
主 機 箱 |
集中式機框 | 小型插卡式結構,提供4個模塊插槽 1個電源插槽(電源:DC-48V) 可選AC220V |
接 口 板 |
V.35接口 | N*64K帶寬 |
HDSL接口板 | 1路E1接口 | ||||
主 板 卡 |
CPU板 | 中央處理板(單E1) | 10Base-T以太網接口 | N*64K帶寬 | |
電源板-Ⅰ/Ⅱ | DC-48V直流輸入(Ⅰ-不含鈴流輸出,Ⅱ-含鈴流輸出) | 二線/四線音頻接口(VOI) | 4路VOI接口 | ||
AC交流電源板 | AC220V交流輸入,DC-48V直流輸出 | 二線/四線EM接口(E&M) | 3路E&M接口 | ||
接 口 板 |
環路中繼接口(FXO) | 5路FXO接口 | 二線/四線音頻接口 | 5路2/4線音頻板(新) | |
用戶線接口(FXS) | 5路FXS接口 | OLT-A光接口板 | 4路E1接口(可選10/100M自適應以太網) | ||
磁石電話 (MAG) | 5路MAG接口 | OLT-B光接口板 | 8路E1接口(可選10/100M自適應以太網) | ||
RS232/V.24接口 | 4路RS232/V.24接口 | OLT-C光接口板 | 雙光口SDH接口板/可網管(新) |

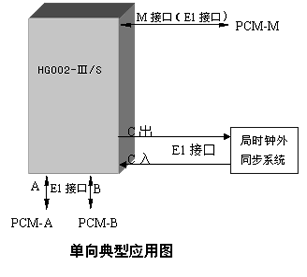

HG002-Ⅲ/S0 E1時隙交叉設備是我公司根據用戶要求,為了提高傳輸電路的使用效率和可靠性而設計開發的新產品。該設備對一路E1信號能夠分為二路輸出,對來自兩個不同路由的E1口進行時隙交叉連接合成一個E1信號輸出。
低成本,簡單的運用、安裝、維護和管理 |
支持點對點及點對多點分級連接方式; |
網管支持點對點與串型級連連接,完善的本端告警狀況監視; |
提供外接蜂鳴器告警端口; |
結構輕巧靈便,安裝簡單快速。 |
性能 | 技術參數 | 性能 | 技術參數 | ||
E1 接 口 指 標 |
接口數量 | 4×E1/G.703 | 安 裝 | 機架式、臺式、掛墻式 | |
比 特 率 | 2.048Mbps±50ppm | 機箱尺寸 | 機 架 式: 寬×高×深= 482 mm× 148 mm× 238 mm | ||
阻 抗 | 75Ω/(同軸)/120Ω(繞接) | 臺 式: 寬×高×深= 300 mm× 40 mm× 180 mm | |||
碼 型 | HDB3 | 環境要求 | 工作溫度 | -5℃ ~ 50℃ | |
指 示 燈 | 電源指示\支路占用 | 貯存溫度 | -40℃ ~ +70℃ | ||
電 源 | 電 壓 | 直流-48V或直流±24V或交流220V | 相對濕度 | ≤ 95 % | |
功 耗 | 臺式、掛墻式≤10瓦, |

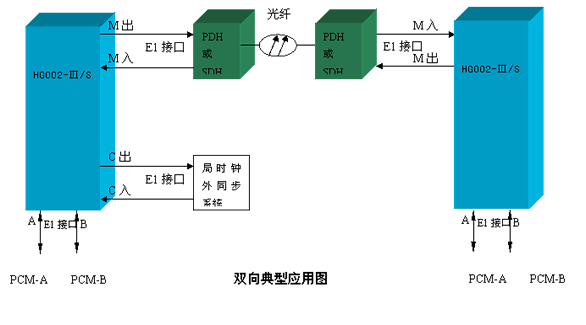

工作模式 | 雙向成對工作模式 | 對A、B支路接口收發信號進行時隙的交叉連接后合成M接口進行傳輸,把經傳輸通過M接口的E1提供給A、B用戶使用。此種使用模式提高了傳輸效率; |
單臺自主模式 | 對A、B支路接口收發信號進行時隙的交叉連接后合成M接口輸出給用戶的主用E1終端,把經M接口的E1提供給A、B接口的分E1終端用戶使用。 | |
斷電保護 | 設備具有斷電保護功能,在設備遭遇異常斷電時可以確保M接口與A接口的正常連接! | |
同步接入 | 設備具有外同步接入功能,當有外同步接入時,本設備將同步外時鐘。此為本設備的最高級時鐘同步源! |

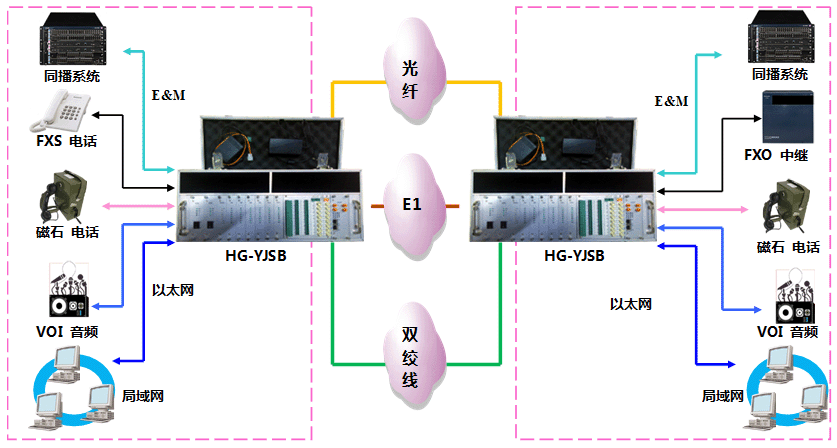

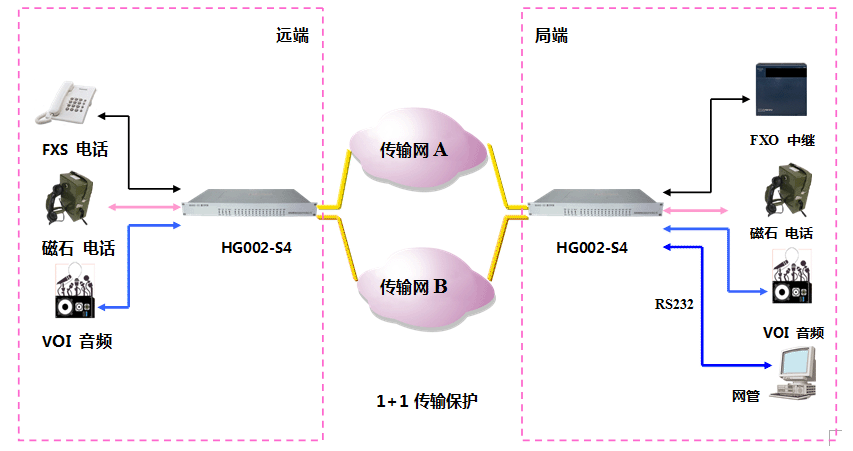

HG002-III/S1及S4接入系統是輕便型智能PCM設備,結構緊湊、應用方便。HG002-III/S1型輕便型智能PCM設備是在HG002-III型設備的基礎上改進的1U設備。設備接線簡單、體積較小、靈活擺放。針對用戶對話路的特殊需要而設計。工作電源為直流、交流,可同時加載。
FXS接口 | 振鈴電壓:交流75V | FXO接口 | 振鈴檢測電壓:35V | |
?振鈴頻率:25HZ | 振鈴檢測頻率:17HZ-60HZ | |||
二線輸入阻抗:600Ω(摘機) | 二線輸入阻抗:600Ω(摘機) | |||
符合YD344-90 Z接口標準 | 符合YD344-90二線模擬中繼標準 | |||
光接口 | 接口方式:FC/SC | 環境 | 工作溫度: -40℃ to 74℃ | |
?傳輸距離 | 電源 :DC-48V\AC220V | |||
雙纖 | 40Km、60Km、80Km、100Km、120Km | 最大功耗:15 | ||
單纖 | 20Km、40Km、60Km、80Km、100Km | 無故障率(MTBF):>10萬小時 |
FXO(局端)子卡 \ FXS(遠端)子卡 |
話路采用ITU-T建議G.711的A率編碼 | 磁石子卡 | 二 線 發 | 0dBr±0.5dBr | |
頻率范圍 | 300~3400Hz | 二 線 收 | -3.5dBr±0.5dBr | ||
阻抗 | 600Ω | 空閑信道噪聲 | ≤-65dBm0p; | ||
二 線 發 | 0dBr±0.5dBr | 運行環境 | 工作溫度 | -15℃~﹢55℃ | |
二 線 收 | -3.5dBr±0.5dBr | 儲存溫度 | -50℃~+65℃ | ||
頻率響應和總值噪比 | 符合ITU-T建議G.713要求 | 功??? 耗 | <20W | ||
空閑信道噪聲 | ≤-65dBm0p | 電源輸入范圍 | DC-48V(范圍36~72V)/AC220V(范圍165~265V、頻率50/60HZ |
類型 | 性能 | 參數 |
HG002-Ⅲ/S1 | 標準式機框 | 19英寸1U單板式結構,母板提供30個模塊插槽,可選擇插入1-30個不同的接口小模塊(每塊1路) |
環路中繼接口(FXO) | 5~30路FXO接口 | |
用戶線接口(FXS) | 5~30路FXS接口 | |
光接口板 | 單纖/雙纖 | |
電源 | DC-48V(可選AC220V) |
類型 | 性能 | 參數 |
HG002-Ⅲ/S1 | 標準式機框 | 設備內采用槽位設計,提供32個通用業務槽,可配置32路64K業務,支持磁石、FXO/FXS、二/四線、E/M等,子卡可根據實際需要選換 |
E1端口 | 具備4個E1端口,支持1+1保護,倒換時間≤32ms,倒換過程電話業務不中斷 | |
切換模式 | 支持E1鏈路選擇1:1、1:2、1:3等保護切換模式 | |
交叉連接 | 支持4E1全時隙交叉連接 | |
供電 | 支持交直流同時供電 | |
鏈路 | 具備RS485/RS232/USB網管接口,可對全網運行狀態、E1鏈路狀態的集中監控 | |
功能 | 具備端口狀態監測功能,可監測話機在線狀態、E/M信令狀態等 |

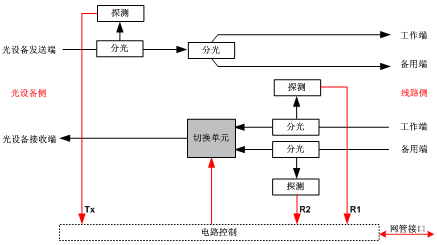

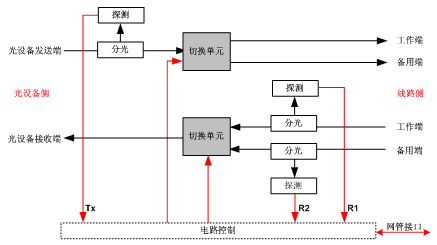

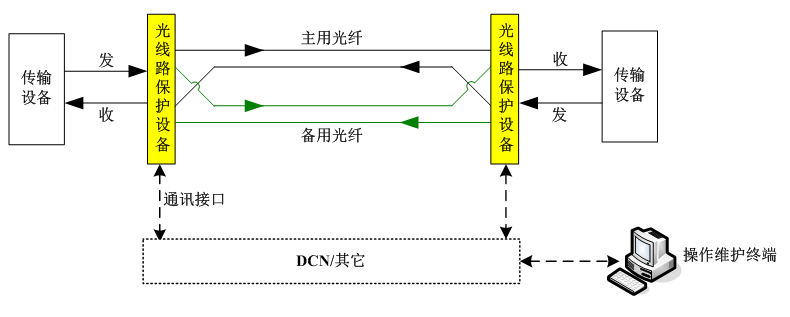

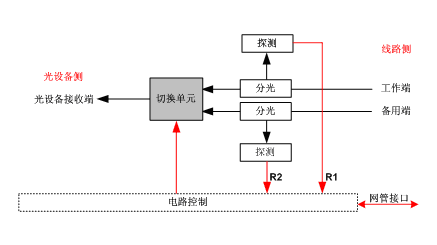

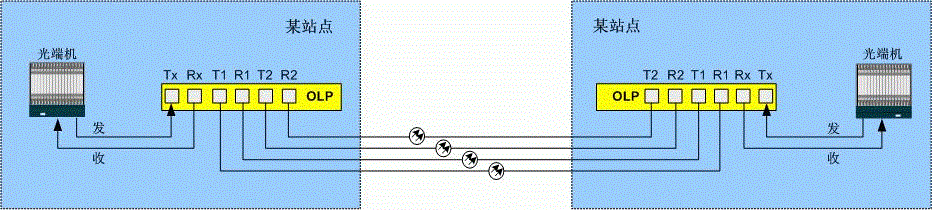

HGP-O11 光線路保護系統由光線路保護設備( OLP-Optical Line Protection )和操作維護終端組成,可以實現光功率監測、光路自動切換以及網絡管理等功能。在光通信網絡中,OLP實時監測工作光纖和備用光纖上的光功率,當監測到當前工作光纖上的光功率值低于設定的切換門限時,發出告警提示并自動切換到備用光纖,從而實現對光傳輸系統線路的保護。OLP 可以簡單、經濟地構成各種通路、干線的保護方案,也可以對各種需要光路切換的網絡進行保護,從而組建一個無阻斷、高可靠性、安全靈活、抗災害能力強的光通信網。
縮短通訊中斷時間,提高維護效率,極短時間內自動恢復通信 | 實時監測主備光纖光功率,具備透明傳輸性 |
減少線路故障造成的各種損失 | 支持整個系統的遠近程控制,方便對設備的管理、維護 |
在保證業務無阻斷的前提下任意調度主備工作路由(線路檢修、割接調度) | 插卡式機框設計,支持多種保護方式靈活配置 |
具備RS232/RS485/RS422接口、10Base-T接口等 | |
![]() |
性能參數 | 1:1保護 | 1+1保護 | 1-1保護 | 性能參數 | 1:1保護 | 1+1保護 | 1-1保護 |
工作波長 nm | 1310±50nm和1550±50nm | 插入損耗 dB | 發<1.2、收<1.2 | 發<3.5、收<1.2 | <1.2 | ||
監測光功率范圍 dBm | +23~-50 | 切換時間 ms | <35 | <15 | <15 | ||
監測光功率精度 dB | ±0.25 | 工作溫度 ℃ | -15~+55°C | ||||
監測光功率分辨率 dB | ±0.01 | 存儲溫度 ℃ | -20~+75°C | ||||
回波損耗 dB | ≥55 | 電源 V | -DC(36-72)V和AC(85-264)V/50~60Hz,雙電源供電 | ||||
偏振相關損耗 dB | ≤0.05 | 掉電狀態 | 保持鏈路 | ||||
插入損耗 dB | ≤0.1 | 光纖接口 | LC/PC(可選) | ||||
切換時間 ms | >107 | 尺寸 | 標準19'機架1U/2U/4U |

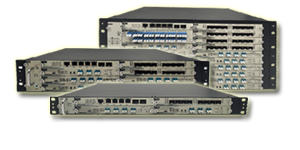

伴隨著互聯網的飛速發展,數據流量的井噴式增長導致的帶寬壓力使得在傳輸網中引入100G系統迫在眉睫,因此,慧港信息研發團隊推出了新一代大容量、長距離的200G波分傳輸設備系列產品。該產品應用了先進的傳輸技術與高度的集成技術,支持100Mbps到100Gbps的單通道傳輸速率,并且面向200Gbps和400Gbps擴展,提供寬帶寬、大容量、全透明的傳輸功能,可以實現容量的平滑升級,為多業務運行及未來網絡升級擴容提供了穩定的平臺,當前被廣泛應用在運營商、廣電、IDC、金融、政府、云網絡、大數據等行業。
超大傳輸容量 | 支持96×100G超大容量傳輸,即單根光纖傳輸容量最大可達9.6Tb/s,同時支持80/96×10G/200G混合傳輸,支持從40波到80波、48波到96波的平滑升級,保證了建網初期的低投資和后期的平滑擴容,滿足未來不斷增長的帶寬需求 |
優異的100G傳輸性能 | 100G系統采用相干檢測的PDM-QPSK編碼技術,支持SD-FEC,B2B OSNR容限指標優異,采用業界先進的DSP處理技術,色散容限22000 ps/nm,支持1200公里以上的無電中繼傳輸,節省投資,大大方便運維。 |
靈活全面的業務接入能力 | 支持100M-100G any業務接入:CPRI1~10、eCPRI、FE/GE/10GE/25GE/40GE/100GE、FC 1G~32G、STM-N、OTU1/2/3/4等業務接入,全業務透明傳輸,降低電路交叉傳輸時延。 |
電信級的可靠保護 | 支持光層1+1通道保護、光線路側1+1保護等多種網絡保護方案,提供對重要設備單元和光纖線路的多重保護,支持AC 220V、DC -48V供電,1+1電源保護。 |
優異架構,方便易維 | 采用1U、2U、4U、5U標準19英寸機架式設計,完全免配置安裝,設備即插即用,統一網管平臺,提供完善的網絡、設備性能監測能力。 |
性能 | 參數 | |||
產品型號 | 1U |
2U |
4U |
5U |
設備尺寸mm ?(寬×深×高) |
1U:(后置電源) |
2U:(后置電源) |
4U: (后置電源) |
5U: (后置電源) |
業務槽位 | 4槽 |
8槽 |
16槽 |
20槽 |
功耗 | 120W(最大) |
300W(最大) |
600W(最大) |
750W(最大) |
供電方式 | AC: 90 ~ 260V 或 DC: -36 ~ -72 V |
性能 | 參數 | 性能 | 參數 |
最大通道數 | CWDM:18波,DWDM :96波(50GHz) | 單通道最大速率 | 200Gbit/s |
線路速率 |
|
支持的業務類型 |
|
時鐘特性 | 支持IEEE 1588V2 | 網絡拓撲 | 點到點、鏈形、星型、環形 |
網絡級保護 | 光通道1+1保護、光復用段1+1保護、光線路1+1保護 | 設備級保護 | 電源1+1備份 |
網管功能 | SNMP、Web、CLI、Telnet | 安裝方式 | 19英寸標準機柜安裝、掛墻安裝 |
工作溫度 | -10℃~60℃ | 存儲溫度 | -40℃~85℃ |
工作濕度 | 5~95%無凝結 | 散熱 | 風扇散熱 |

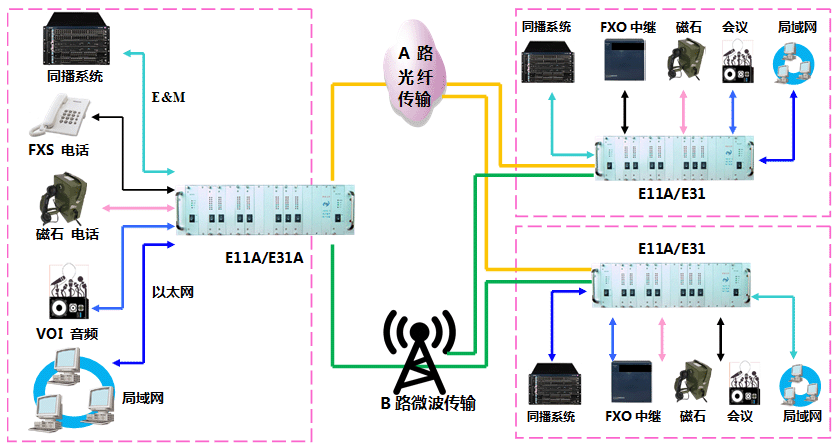

HGP E11A/E31A 2M電路自動倒換保護設備,主要應用在圖像傳輸業務、數據通信業務及某些特殊通信業務對傳輸的可靠性和傳輸質量有更高的要求信息傳輸系統,以保證傳輸中不允許中斷的各種重要電路(如國防、國家安全等電路、重大慶典、重大體育比賽的轉播;銀行、交易所等的數據傳送電路;會議電視、信令電路、DDN電路等)的可靠通信。它以增加傳輸路徑,提供備用電路為基礎,再根據不同路徑傳輸時失效的概率作為判決標準進行切換,從而提高電路可靠性。
19英寸3U鋁型材質機箱,最多插卡16塊; E11A(1+1保護方式)/E31A(3+1保護方式)可設置有損、無損切換方式; 具備自動倒換功能和人工倒換功能,倒換條件包括人工強制、LOS(信號丟失)、SYN(幀失步)、AIS(對告)和10-6誤碼; 掉電保護,設備掉電不影響業務; 電路保護設備板卡上具有人工強制切換按鈕,也可在網管系統里對單個或多個E1電路進行切換,方便運維人員調配電路或維護調測使用; 設備倒換時間:電路無損倒換:<2ms、掉電保護裝置倒換:<150ms; 具備雙熱備份電源盤(主備)、支持DC48V、AC220V雙組電源同時輸入; 電路保護設備板卡前面板指示燈可以清晰顯示: 1)E11A(3條E1)/E31A(4條E1)各電路的LOS、SYN、AIS、10-6告警指示狀態; 2)主/備路由工作狀態; 可以通過網管軟件系統平臺,在以太網網絡中同時對多臺設備進行本地或異地管理,使用10M/100M網絡接口組網方式; 網管軟件可以使用戶能很直觀地看到電路的當前運行情況及歷史告警,顯示并記錄各在控設備內各E1電路的告警狀態、主備用路由切換情況,產生日志數據文件存入數據庫中方便查詢、分析; 網管軟件可以實時顯示各在控設備的機箱溫度參數,-48V輸入電壓、+5V工作電壓,可以據此分析設備工作環境狀態情況、方便查找故障隱患,同時具有外部告警信號輸入和輸出功能,能接入設備所在安裝機房的告警系統當中使用; |
E1 接 口 | 符合ITU-T G703、G.704、G.823等建議 | 接口速率? | 2048kBit±50 ppm |
阻抗 | 75Ω | 線路碼型 | HDB3 |
同軸接頭類型 | L9 | 切換判決指標 | LOS、SYN、AIS、E-6誤碼 |
電路無損倒換 | <2ms | 掉電保護裝置倒換 | <150ms |
整機容量 | 最少12通道(24進12出) | 工作溫度 | -15℃~﹢55℃ |
儲存溫度 | -50℃~+65℃ | 功耗 | <30W |
電源輸入范圍 | DC-48V(范圍36~72V)/AC220V(范圍165~265V、頻率50/60HZ) | ||
環境 | 設備工作溫度、儲存溫度滿足GJB367A、GJB150內相關標準,并通過JG計量站檢測 |

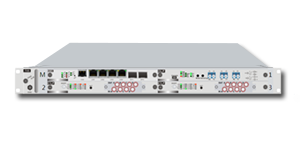

HGP-OE01全域多路由重點通信保障系統為1U高度,插卡式結構,同時實現光纖的自動保護和2M的自動保護,是多業務接入的傳輸電路保護平臺,并支持基于SNMP協議的圖形化管理界面,為管理、維護提供清晰的故障定位。
(一)智能光纖線路保護--可同時實現2路2M保護 | |
支持1+1保護模式和1 :1保護模式可選 | 支持SNMP、CLI、Web、Telnet等多種網管方式,具備遠程操作功能 |
支持雙纖雙向和單纖雙向保護 | 支持蓄電功能,能保證OLP設備自身掉電時不會發生錯誤的切換動作 |
支持切換時延小于15ms; | 切換模塊采用簡潔、穩定電路設計,可靠性極高,且管理模塊相互獨立,互不影響 |
具有較寬的光功率監測范圍:-50dBm ~ +25dBm,切時時檢測 | 雙發選收,熱備份,切換速度快:<20ms |
支持備纖監控 | 整個系統附加損耗<4.5dB,可自動返回至主線路 |
(二)智能E1線路切換保護--實現2路2M保護 |
采用“系統進芯片”技術減少器件種類、數量,從根本上減少可能的故障點,提高可靠性; |
即插即用:用戶無須設定業務信碼特性,由系統自動采集業務信碼,收集信碼特征信息; |
擬人化算法:系統倒換完全模擬人工思維。判斷、倒換的結論形成;動作的時機都以人工智能算法安排,具有極強的趨穩性。工作時間越長,系統累計經驗就越多,越會選擇最穩定的線路工作; |
對2M傳輸路由A、B電路收發信號進行篩選,把信號質量好的一條支路通過C支路提供給業務電路用戶使用; |
2Mb/s信號符合ITU G.704規范時,設備可以確保在需要保護切換時對業務無損; |
具備自動倒換功能和人工倒換功能,倒換條件包括人工強制、LOS(信號丟失)、SYN(幀失步)、AIS(對告)和10-6誤碼; |
掉電保護:設備掉電不影響業務,在掉電情況下,保持用戶信號直通到當前保護通道中。 |
性能 | 參數 | 性能 | 參數 | |||
校準波長 | 1310&1550nm | 回波損耗 | ≥45dB | |||
工作波長 | 1270-1610nm | 串擾 | ≥50dB | |||
插入損耗 | 1+1模式 | ≤3.5dB(發送)/ ≤1.0dB(接口) | 切換時間 | 1+1模式 | <20ms | |
1:1模式 | ≤1.5dB(發送)/ ≤1.5dB(接收) | 1:1模式 | <30ms | |||
光功率監測范圍 | -50dBm~ +25dBm | 準確度 | ± 5% | |||
輸入/輸出光接口 | LC/PC |

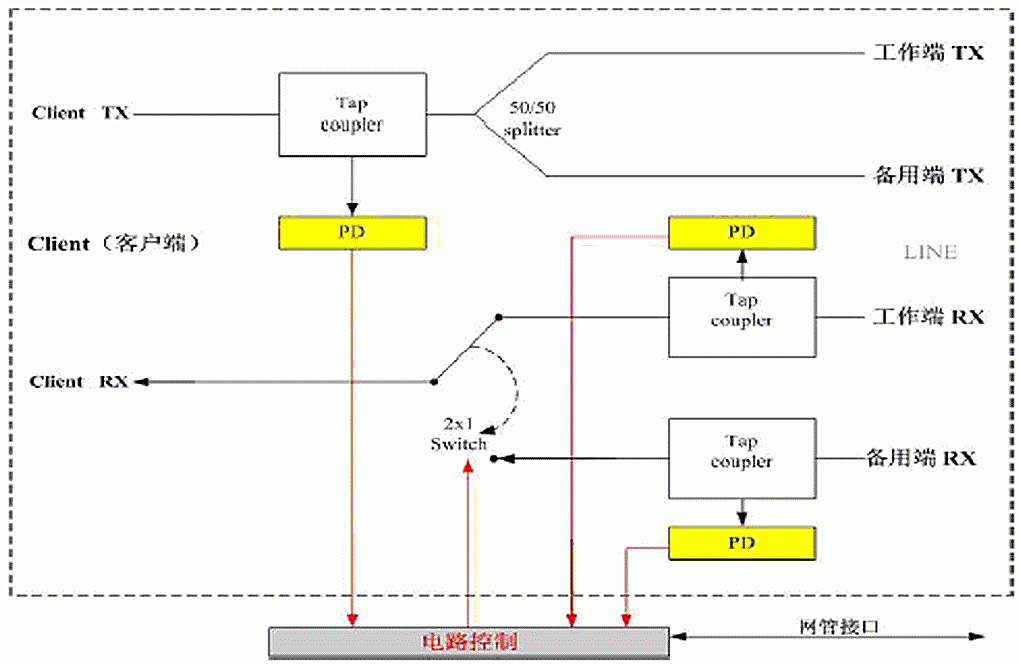

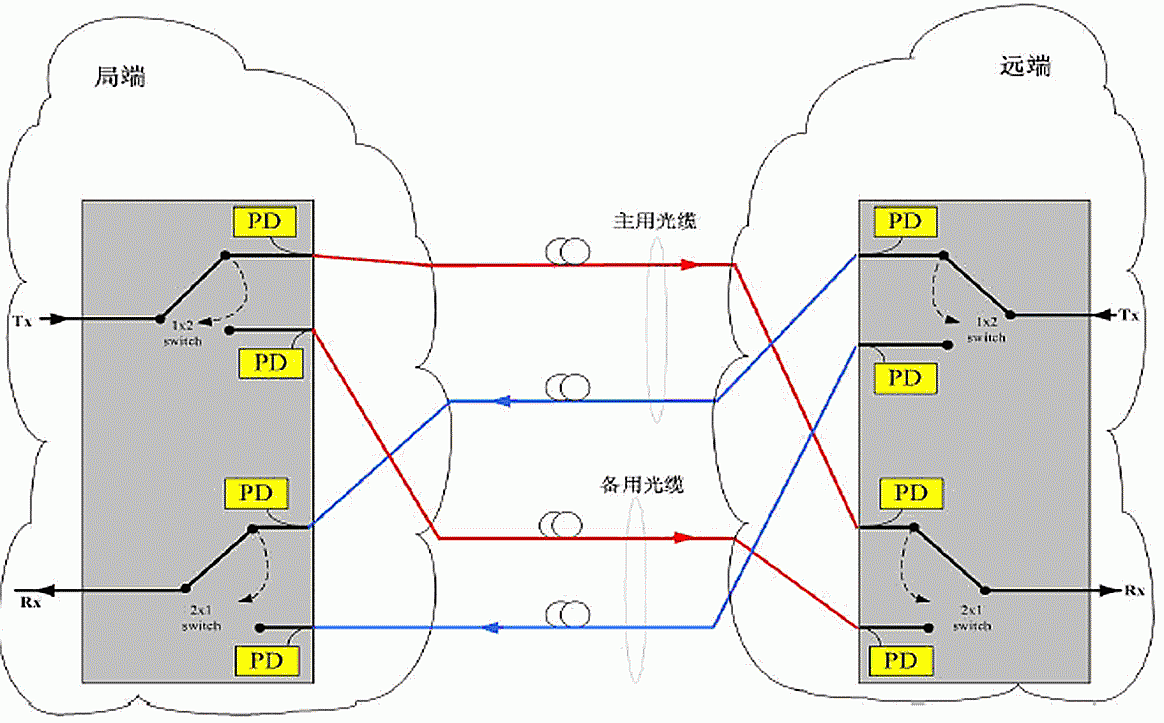

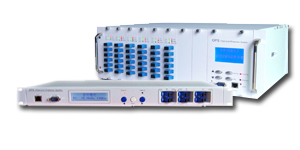

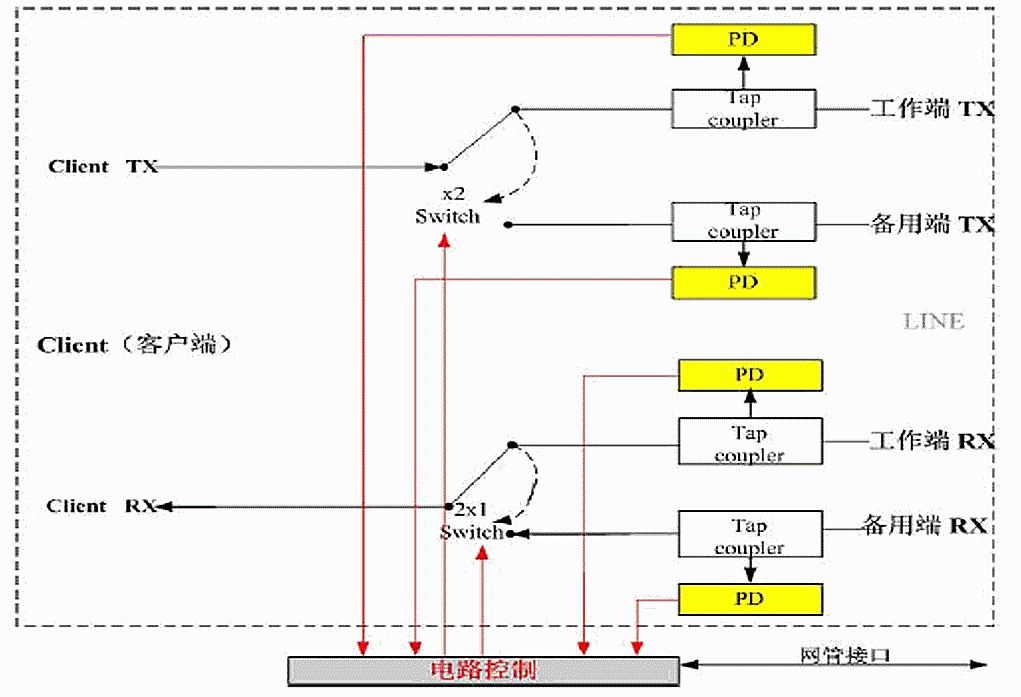

HGP-OPS 設備是一款功能強大、適用性強、具備單機管理與服務器全面網管的光路保護切換設備。超寬的輸入功率范圍和波長范圍可以使該設備廣泛應用于有線電視光網絡、PDH&SDH系統、DWDM系統、電力專網等光纖線路路由保護。

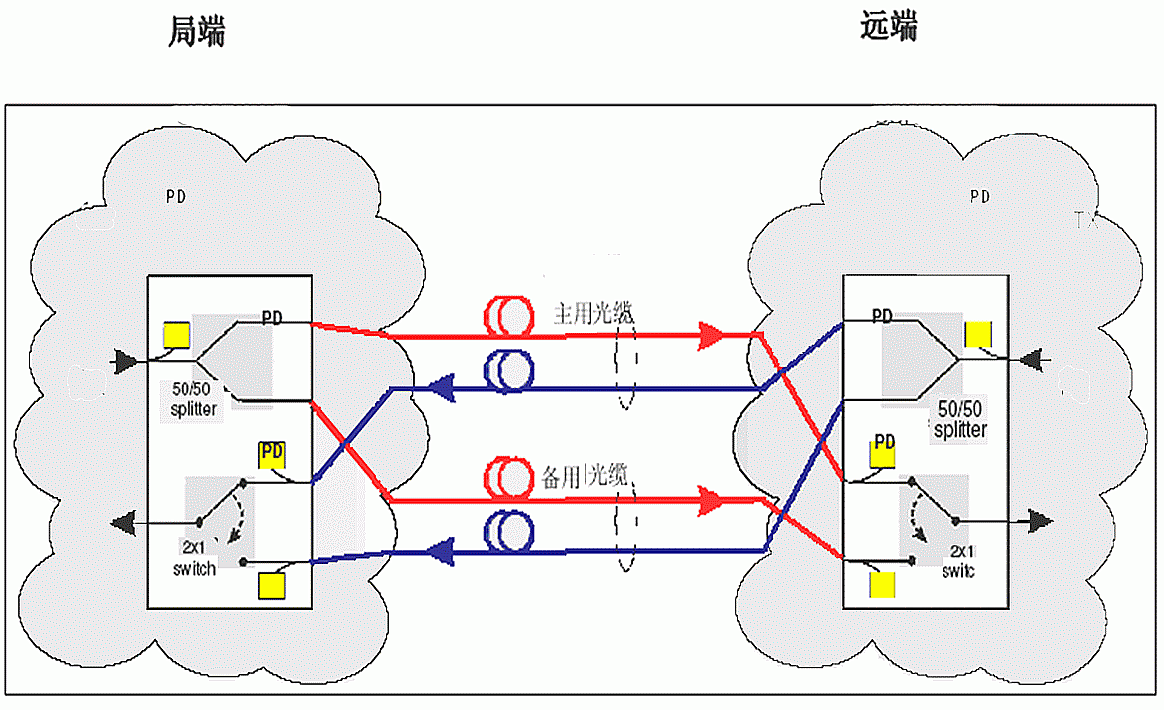

1:1保護 | 1+1保護 |
機箱適用于19”機柜 | |
4U機箱可容納8塊熱插拔光開光保護模塊 | |
兩個1×2光開關以支持1:1點對點雙向系統 | 每塊模塊包含一個光分比為50:50的分路器和一個1×2的光開關以支持1+1點對點雙向保護系統 |
切換時間< 35ms | 切換時間< 15ms |
遠程監控和本地設置可通過TCP/IP協議 | |
對客戶端、主備用路由的光功率進行實時檢測 | |
超寬動態范圍(-50dBm ~ +23dBm) | |
適用波長1310nm(1260-1360nm) 1550nm(1500-1600nm) | |
支持可逆的手動、自動切換模式 | |
非鎖定式光開關能確保在斷電情況下切換位置不變 | |
電源可選配:AC 220V/DC 48V |
性能 | 參數 | 性能 | 參數 |
系統嵌入式模塊 | 主控模塊, OPS模塊 | 數據接口 | RS-232 |
光纖接口 | 可定制(LC/PC或SC/PC) | 網管接口 | RJ-45 |
波長范圍 | 1310nm(1260-1360nm)/1550nm(1500-1600nm) | 機柜尺寸 | 19”(4U、1U) |
輸入光功率范圍 | +23dBm ~ -50dBm | 網絡協議 | TCP/IP |
檢測精度 | ±0.25dB | 功耗 | <30W |
檢測分辨率 | 0.01dB | 電源 | DC(36-72)V, AC(85-264)V |
插入損耗 | <1.5dB (Tx–T1/2) \ <1.5dB (Rx–R1/2) | 工作溫度 | -10°~ +60°C |
切換時間 | <35ms | 存儲 | -20°~ +75°C |
光開關類型 | 非鎖定 | 相對濕度 | 5% to 95% |
19英寸3U標準鋁材機箱結構,設備由話路復用系統(PCM32 CAS信令編碼、20路自動、10路磁石)、8*E1+100M PDH網絡光板、E1業務口保護倒換板(HGP E11)、單纖雙向的視音頻光板(OLT/VIDEO)、4E1/IP以太網橋轉換板(網橋)、雙熱備份直流電源板組成,具有通信業務接口多、功能強、體積小、通信可靠的特點。
設備信令采取CAS方式,方便交叉復用,版本軟件及板卡可與北京寬廣(DXCman)數字復用設備做模擬和數字對接,并由之進行電路分配及調度;磁石電路的2100Hz模擬線路信令信號可與北京華環廠商的復用設備、綿陽730廠的部分型號復用設備對通使用。
19英寸3U鋁型材質機箱,可配迷彩色拉桿式配套裝備箱或ABS工程塑料美標航空箱 | 具備長距光口光盤,155M容量以上,傳輸距離不少于80KM,提供不少于8路E1接口、2路百兆以大網絡接口 |
具備長距光口光盤,傳輸距離不少于80KM,提供不少于雙向2路(或單向4路)視&音頻接口 | 具備2口E1信道保護切換功能(即4進2出) |
在保證業務無阻斷的前提下任意調度主備工作路由(線路檢修、割接調度) | 插卡式機框設計,支持多種保護方式靈活配置 |
采用Cas數字信令,能與總部DXC設備配合調度使用,主控板通過撥碼開關實現與多個主流PCM廠家設備互通;磁石電話同時支持數字CAS信令及收發2100Hz模擬信令 | 具備磁石電話MAG、自動電話FXO/FXS、二/四線音頻接口、E&M音頻VOI接口、RS232/RS485/RS422接口;二線/四線音頻接口中四線收發支路均支持電平增益調節,每步長調整精度為0.5dB |
具備4*E1網絡協議轉換功能;具備5口網絡交換機功能 | 每盤5路話路,即插即用,方便插拔便于維護 |
具備雙熱備份電源盤(主備),支持DC48V、AC220V雙組電源同時輸入 | 設備工作溫度、儲存溫度滿足GJB367A、GJB150內相關標準,并通過軍工計量站檢測 |
性能 | 參數 | 性能 | 參數 |
E1 接 口 | 符合G.703標準? 速率2048Kbps±50ppm | 碼??? 型 | HDB3 |
阻??? 抗 | 75Ω(非平衡) | 抖??? 動 | 滿足G.742和G.823標準 |
振鈴電壓 | 交流75±5V | 二線輸入阻抗 | 600Ω(摘機) |
特性 | 總失真、頻率特性、電平特性符合GT/T 6879-95建議 | 發光功率 | 大于-5 db,收光靈敏度優于-32db |
光口接口方式 | FC或SC可選 | 協??? 議 | 支持IEEE802.3 |
以太網口 | 1&2個10M/100M自適應、全雙工、半雙工自適應 | 物理接口 | RJ45 |
工作溫度 | -15℃~﹢55℃ | 儲存溫度 | -50℃~+65℃ |
電源輸入范圍 | DC-48V(范圍36~72V)/AC220V(范圍165~265V、頻率50/60HZ) | 功??? 耗 | <50W |
HG-YJSB 應急通信保障設備為配合專業部門在作戰、演習、搶修、搶險救災等應急情況下通信保障,設備配備簡易維護工具及配件,裝入便攜式箱,可以快速、機動地建立起臨時、應急的通信保障系統。產品可以提供多種不同的業務接口以滿足用戶需求。
設備為19英寸3U標準鋁材機箱結構,配上220V交直流、12V直流變壓的適配器方便不同的輸入電壓重保設備由話路復用系統(PCM32 CAS信令編碼、20路自動、10路磁石)、8*E1+100M 雙光口多網絡口光板、雙熱備份直流電源板組成,具有通信業務接口多、功能強、體積小、通信可靠的特點。
19英寸3U鋁型材質機箱,配彩色拉桿式配套裝備箱或ABS工程塑料美標航空箱,設備全部前面板出線,打開前蓋即可使用 | 具備長距光口光盤,155M容量以上,傳輸距離不少于80KM,提供不少于8路E1接口,提供2路百兆以大網絡接口 |
提供2個155M標準SDH光接口,可獨立分配業務或互相保護,工作于1+1或1:1低階通道保護模式 | 采用cas數字信令,能與總部DXC設備配合調度使用,主控板通過撥碼開關實現與多個主流廠家設備互通 |
具備磁石電話MAG,自動電話FXO/FXS,RS232/RS485/RS422接口 | 磁石電話同時支持數字CAS信令及收發2100Hz模擬信令 |
每盤5路話路,即插即用,方便插拔便于維護 | 具備雙熱備份電源盤(主備) |
支持DC48V、AC220V雙組電源同時輸入 | 設備工作溫度、儲存溫度滿足GJB367A、GJB150內相關標準,并通過JG計量站檢測 |
性能 | 參數 | 性能 | 參數 |
E1 接 口 | 符合G.703標準? 速率2048Kbps±50ppm | 碼??? 型 | HDB3 |
阻??? 抗 | 75Ω(非平衡) | 抖??? 動 | 滿足G.742和G.823標準 |
振鈴電壓 | 交流75±5V | 二線輸入阻抗 | 600Ω(摘機) |
特性 | 總失真、頻率特性、電平特性符合GT/T 6879-95建議 | 發光功率 | 大于-5 db,收光靈敏度優于-32db |
光口接口方式 | FC或SC可選 | 協??? 議 | 支持IEEE802.3 |
以太網口 | 1&2個10M/100M自適應、全雙工、半雙工自適應 | 物理接口 | RJ45 |
工作溫度 | -15℃~﹢55℃ | 儲存溫度 | -50℃~+65℃ |
電源輸入范圍 | DC-48V(范圍36~72V)/AC220V(范圍165~265V、頻率50/60HZ) | 功??? 耗 | <50W |
HGYJSC產品系列的傳輸速率從 STM-1到 STM-64,支持TDM、10/100/1000Mbit/s以太業務,應用 GFP、LCAS和以太二層交換技術,支持各種復雜的組網,提供強大的多業務綜合管理能力。

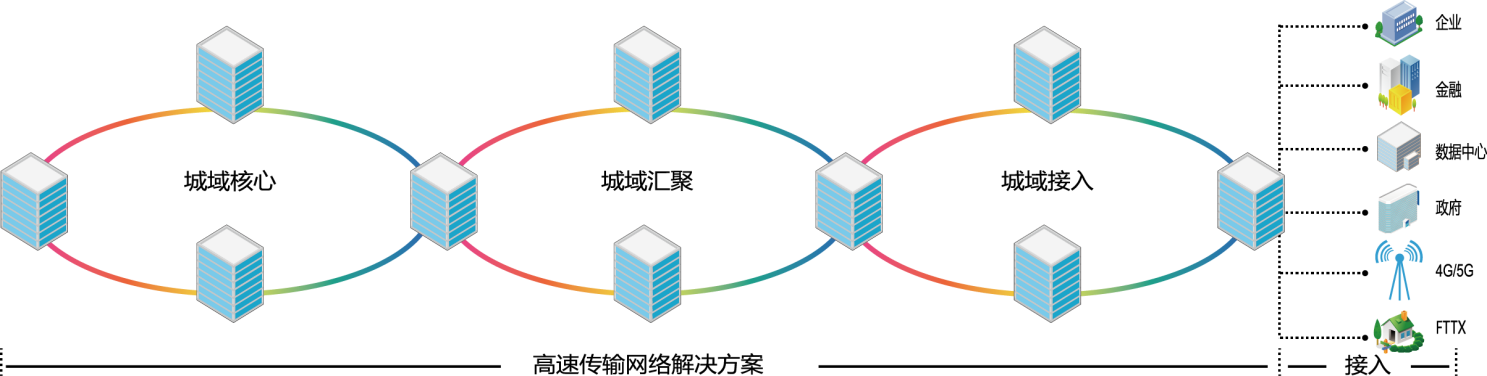

產品嚴格按照ITU-T建議要求和國家有關標準的要求設計,能夠支持流行的多種組網形式,如點對點、鏈路、T型網、環網、環相交、環相切等。該設備具有完整的配置、分插、時鐘同步等功能。簡潔中文的管理系統,使用WINDOWS界面,便于不同的維護人員使用。
系列中各設備相配合,可共同組成各種網絡系統,將充分體現出SDH的優越性,適應通信發展的需要,發揮更大的經濟效益。
19英寸3.5U機箱,設備結構緊,端口密度大,使用靈活; 設備保護具有: ·電源盤電路的1+1負載共享保護·電源輸入線路1+1冗余備份;·主控板電路的1+1冗余備份; ·時鐘單元具備雙時鐘總線的1+1冗余備份; ·交叉電路的1+1冗余備份; ·兩組1:7的E1保護組 具備接口類型有:FXO接口、FXS接口、EM2/4W接口、音頻2/4線接口、熱線電話接口、磁石電話接口、磁石2100HZ信令載波電話接口、64K同向接口、V.24接口、RS485接口、V.35接口、V.35外定時接口及以太網接口等; 具有軟交換能力:可配置1-4個E1接口,支持SS7,PRI,V5.2,R2等協議,支持多達500個SIP鏈路,可通過網管設為500個SIP用戶或者500個SIP中繼;支持30-120路SIP并發。支持480路模擬用戶。網管接口采用10/100M以太網接口; 網管系統:提供友好的 GUI界面,提供用戶管理、業務配置、告警維護、性能監測等功能。 |
光接口 | STM-1(155Mbps),STM-4(622Mbps),STM-16(2.5Gbps) | 保護 | 網絡保護 | SNC/I,SNC/N,1+1MSP | ||
電接口 | E1 接 口 | 阻抗為75Ω和120Ω符合ITU G.704、G.706 | 硬件保護 | 1+1交叉連接保護,1+1電源保護,6E1 TPS保護 | ||
音頻接口 | 2線發送??? | 0dBr± 0.5dBr? | 交叉連接 | VC-12,VC-3和VC-4單向、雙向和廣播 | ||
2線接收 | -3.5dBr±0.5dBr??? | 環境 | 工作溫度 | -15℃~﹢55℃ | ||
四線發送 | -14dBr? | 儲存溫度 | -50℃~+65℃ | |||
四線接收 | +4dBr | 功??? 耗 | <360W | |||
空閑噪聲? | -65dBm0 | 電??? 源 | DC-48V(36~72V)/AC220V(165~265V、頻率50/60HZ) | |||
以太網接口 | 10/100BASE-TX和1000BASE-SX/LX | 設備工作溫度、儲存溫度滿足GJB367A、GJB150內相關標準,并通過軍工計量站檢測 |

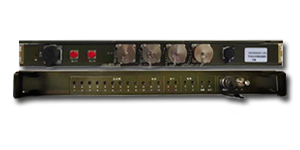

一體化點到點光纖綜合業務傳輸設備。提供1路1.25G光接口,通過光纖線路傳輸4路以太網業務(各個網口傳輸速率為線速1000M)、1路雙向FXS/FXO電話。 采用標準19英寸1U機架,24伏直流供電,功耗小于40W。電路采用專用ASIC芯片實現數據線速轉發,可提供超低延時的數據傳輸,支持齊全的傳輸距離(0-120公里);對網絡協議完全透明,具有設計簡單,可靠性高,電源消耗少等優點,能使設備得到更高的性能和更低的成本。
設備廣泛應用于國土安全、監獄、石化工業、企業和銀行、娛樂場所和醫院、健康監護中心、政府和JD、發電廠、交通監控、學校等系統中,實現交換機之間、交換機與計算機之間、計算機與計算機之間等的互聯;通過背對背或光-光轉換器進行中繼傳輸;當長距離光纜資源不足時可與波分復用配合,讓兩路信息在同一對光纖上傳輸,從而提高光纜的使用率,降低造價。
提供4路物理千兆以太網,各個網口傳輸速率為線速1000M; 提供1路雙向FXS/FXO電話; 延長數據信號傳輸距離。 |
光傳輸接口 | 速 率 | 1.25Gb/s | 以太網接口 | 接口類型 | 1000Base-T接口 | FXO交換機口 | 二線輸入阻抗 | 600Ω(摘機) |
碼 型 | NRZ | 接口標準 | 符合IEEE802.3/IEEE802.3u標準 | 振鈴檢測電壓 | 35V | |||
標 準 | ITU-T G.957/G.958 | 工作模式 | 10M/100M/1000M自適應全雙工; | FXS電話口 | 二線輸入阻抗 | 600Ω(摘機) | ||
發送功率 | 不小于-5dBm | 傳輸速率 | 線速1000M | 振鈴電壓 | 75V 振鈴 | |||
傳輸模式 | 單模雙纖傳輸 | 協 議 | IEEE802.3ab | 頻 率 | 25H | |||
距 離 | 0-40Km | 接口數量 | 4路 | 整機重量 | 整機重量 | 約7kg | ||
接口數量 | 1路 連接器:FC/UPC | 電話接口 FXO/FXS |
話音頻率 | 300-3400 Hz | 環境適應性 | 工作溫度 | -10℃~+55℃ | |
供電及功耗 | 供電電源 | 直流24伏 | 接口數量 | 1路 | 儲存溫度 | -40℃~+65℃ | ||
最大功耗 | 小于40W | 物理接口 | 4芯航空連接器 | 相對濕度 | ≤95%(25℃) |
HG002-07 提供在1對光纖上實現1~8路全百兆或千兆以太網傳輸通道;

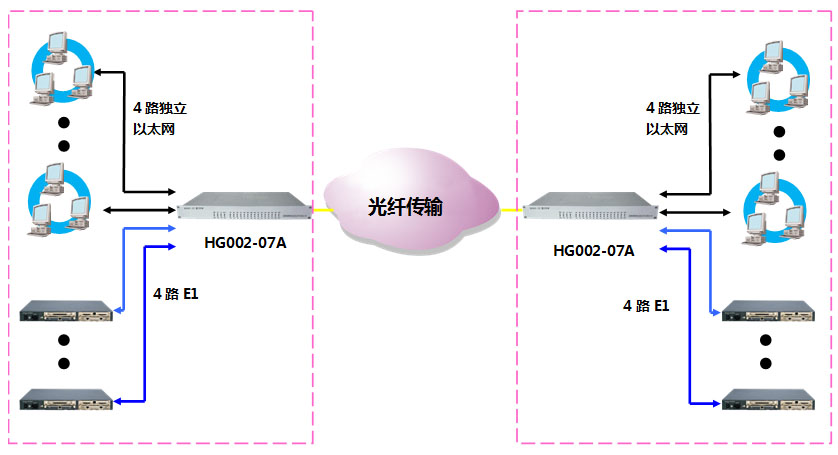

HG002-07A 提供在1對光纖上傳輸4路100M接口和4路E1業務接口。
以太網端口之間絕對物理層隔離,產品的優化設計保證了在各種惡劣環境下的高可靠性運行。即插即用的設計使得安裝更加方便,無需任何調節。功能豐富的狀態指示燈提供了快速的系統診斷功能。
可同時傳輸以太網信號及E1信號; 各以太網接口之間采用物理層隔離,保證數據絕對隔離傳輸; 可代替多臺百兆以太網光纖收發器和1臺千兆光纖收發器; 節省光纖資源; 安裝簡易,無需調節 |
接口容量 | HG002-07 | 8路百兆以太網接口 | 接口類型 | 1310nm/1550nm單模光口 |
HG002-07A | 4路E1接口,4路百兆以太網接口 | 以太網協議 | 支持IEEE802.3 ,IEEE 802.3u,IEEE 802.3a | |
接口類型 | BNC,符合G.703建議 | 線 速 | 支持10M/100M,全雙工,半雙工自適應,交叉/直通自適應 | |
速 率 | 2048Kbps±50ppm | 直流供電電壓 | DC-48V | |
碼 型 | HDB3 | 交流供電電壓 | AC220V±20%(50Hz) | |
阻 抗 | 75Ω(非平衡) | 功 耗 | ≤ 5W | |
光傳輸距離 | 標配單模40KM | 工作溫度 | 0℃~﹢50℃ | |
比 特 率 | 1.25Gbps±50ppm | 貯存溫度 | -40℃~﹢70℃ |

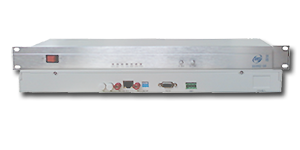

HG002-08 型光端機是高性能小型光傳輸設備,采用最新的大規模可編程集成電路,具有集成度高、性能穩定、功耗低、環境適應能力強、免維護、結構簡單等特點,可滿足客戶對設備功能的不同使用需要,局端在一個機框內可安裝多個系統,實現一點對多點的傳輸。可以實現遠端環回,遠端狀態顯示,監控等功能。
低成本,簡單的運用、安裝、維護和管理; 可選電接口業務種類:34.368Mbps(E3)、44.736Mbps(DS3)或51.84Mbps(STS-1); 支持熱插撥; 全線速率; 支持單模、多模、單纖; 完善的本端和對端告警狀況監視,提供指示燈告警; 采用19英寸機架式結構,輕巧靈便,安裝簡單快速。 |
光接口 | 光波長 | 1310nm | E3 接口 |
接口數量 | 1×E3 | DS3 接口 |
接口數量 | 1×DS3 |
發送光功率 | LD -15~+3dBm,默認-10dBm | 比特率 | 34.368Mbps±20ppm | 比特率 | 44.736Mbps±20ppm | |||
接收靈敏度 | -35dBm(BER≤1×10負11次方) | 阻抗 | 75Ω(非平衡)/120Ω(平衡) | 阻抗 | 75Ω(非平衡)/120Ω(平衡) | |||
動態范圍 | >30 dBm | 碼型 | HDB3 | 碼型 | B3ZS | |||
誤碼性能 | 不劣于1×10負11次方 | 符合規定 | ITU–T G.703,ITU –T G.823 | 符合規定 | ITU–T G.703,GR-499,ITU–T G.752 | |||
STS-1 接口 |
接口/比特率 | 1×STS-1/51.840Mbps±20ppm | 環境 要求 |
工作溫度 | 10℃ ~ 60℃ | 告警 | 告警 | 失步,無光,誤碼,對告,無碼 |
碼型/阻抗 | B3ZS/75Ω(非平衡)或120Ω(平衡) | 貯存溫度 | -40℃ ~ +70℃ | 電源 | 電壓 | ±48V或±24V或220V交流 | ||
符合規定 | SONET OC-1或SDH STM-0,GR-253 | 相對濕度 | ≤ 95 % | 功耗 | 臺式/壁掛式≤15瓦,機架式≤180瓦 |
HGV-P 高清數字圖像處理設備,針對模擬信號和數字信號共存,高清信號和標清信號共存所研發的新款設備。可以集中處理模擬信號和數字信號,轉換成統一的格式輸出。可以對各種不同格式的輸入信號進行直觀、簡單、便捷的切換。
采用模塊化設計,插卡式結構,支持熱插拔,可以任意組合,便于客戶選型,對于不同的使用需要,選擇容量從4×4到72×72。輸入信號支持DVI、HDMI、VGA、HD-SDI、Video等多種格式,輸出有DVI-I、RJ45等格式。
廣泛應用到會議指揮系統、安防監控系統、數字化城市系統、調動管理系統等各個場所。
模塊化設計、插卡式結構,可根據實際情況自由組合裝配 | 支持信號格式轉換,支持倍頻倍線轉換功能 |
支持DVI、HDMI、VGA、HD-SDI、Video等多種格式信號輸入 | 支持輸入信號狀態監測,能實現監測和顯示當前各輸入通道是否有效的信號接入 |
支持DVI-I、RJ45等信號輸出 | 具有掉電記憶功能帶有斷電現場保護 |
輸入輸出分辨率最大支持1920*1080,向下兼容720P信號等其他分辨率 | 強制風冷,確保系統穩定工作 |
信號處理、切換全數字化 | 使用專有控制軟件可通過IP網絡和RS232進行遠程控制,支持多通道切換,地址設置等功能 |
高清數字圖像處理器視頻輸入可以實現4分割畫面顯示 |
VGA輸入信號 | |||
單模輸入 | 4路信號\RGB(模擬) | 刷新頻率 | 60HZ |
接頭 | RGB:15針D-sub(DB15/DE-15F)(母接口) | 色彩深度 | 32bit/像素 |
分辨率 | 800×600\1024×768\1280×720\1280×1024\1366×768\ 1400×1050\1440×900\1600×1200\1920×1080 |
水平掃描率 | 15KHZ到90KHZ隔行或非隔行 |
同步類型 | 綠色同步,分離復合同步或分離水平垂直同步 | ||
DVI/VGA輸出信號 | |||
單模輸出 | 4路DVI-I信號 | 同步類型 | 分離水平垂直同步 |
類型 | RGB(模擬)/DVI/(數字) | 最大輸出距離 | 20米,在1920×1080@60Hz |
色彩深度 | 32bit/像素 | 接頭 | DVI:24+5針DVI-I(母頭) |
HGV-GQ-Ⅲ 二路 HD-SDI/ASI 數字視頻光端機其功能可以獨立傳輸二路符合SMPTE259M,SMPTE297,SMPTE310 SMPTE305(SDTI)標準的SDI( 143Mbps、177Mbps、 270Mbps、360Mbps、540Mbps標清數字視頻及1483.5、1485Mbps的HD-SDI高清數字視頻信號或傳輸符合ASI (EN50083-9)接口標準的數字視頻信號。
符合SMPTE259M,SMPTE297M,SMPTE310,SMPTE305(SDTI)標準 |
符合DVB-ASI(EN50083-9)接口標準 |
自動適應SDI 143、177、270、360、540、1483.5、1485Mbps標高清數字視頻信號 |
輸入具有電纜均衡,可補償電纜傳輸的損耗 |
具有減小信號抖動電路,可以很好地處理畸變信號,輸出電纜傳輸距離可達250m |
單級傳送距離可達100Km |
工作狀態指示清楚,面板上裝有輸入信號、電源的LED指示 |
視頻輸入 | 視頻輸出 | 光路參數 | |||
輸入通道數 | 2 | 輸出通道數 | 2(分配輸出) | 光 波 長 | 1530、1550 nm 2個波長 |
輸入電平 | >38 mVP-P | 輸出電平 | 800mVP-P ±10% | 光發射功率 | 每路-3dBm ~ 3 dBm |
輸入自動電纜均衡 | >250m (270Mbps)(BELDEN8281電纜) | 上升/下降時間 | <0.8ns | 光接收功率 | 每路-25dBm~-3 dBm |
>100m(1485Mbps)(BELDEN8281電纜) | 最大抖動 | <0.1UI (270Mbps) | 光傳輸距離 | 0~100Km、FC/PC(可選) | |
輸入反射損耗 | >16dB (270MHz) | <0.2UI (1485Mbps) | 電源及尺寸 | ||
阻 抗 | 75Ω | 阻 抗 | 75Ω | 電 源 | AC 85V~260V <20W |
連 接 器 | BNC | 連 接 器 | BNC | 尺 寸 | 19英寸1U 機箱 430x260x43 |
HGV-GQ-HDMI 高清HDMI編解碼器是專業的高清音視頻編碼產品,只需要占用較小的帶寬,即可獲得高清晰度的視頻信號。
該產品采用H.265/H. 264雙編碼格式,可同時對視頻音頻進行編碼。輸出TS雙碼流設計,可根據不同需要設置每一路的輸出碼流分辨率,該設備具有高集成,低成本的優勢,可廣泛應用于各種數字電視播出系統中。支持3U結構,一臺機箱可插入16張采集卡,雙電源冗余結構,系統更穩定。完美支持VLC解碼。
采用標準H265/H264雙編碼方式 | 輸出視頻流格式:TS/VES/AES流等 |
最大編碼幀率支持1080P 60幀 | WEB操作界面,中英文配置界面可選,可修改密碼 |
支持1路HDMI、1路模擬音頻輸入 | 支持網絡遠程管理、升級 |
全面支持ONVIF協議,可支持NVR錄播 | 支持主流、副流多協議多碼流輸出 |
音頻編碼支持MP3/AAC/G711 | 支持輸出分辨率單獨設置,可放大及縮小 |
音頻支持左右聲道,支持音量大小調節 | 支持局域網LAN、廣域網WAN傳輸 |
碼流控制:CBR/VBR碼率控制,16kbit/s~16Mbit/s | 網絡接口采用100M 全雙工模式 |
支持三組中文、英文、圖片OSD,字體大小可調,可設置到屏幕任意位置 | 支持DHCP自動獲取IP |
支持HTTP、RTSP、RTMP、RTP、UDP組播、UDP單播、FLV、HLS等協議(RTMP支持輸入用戶名、密碼功能) | 支持一鍵恢復默認設置 |
性能 | 參數 | 性能 | 參數 |
視頻輸入 | 1路HDMI視頻接口 支持HDCP | 接口協議 | ONVIF |
輸入分辨率 | 1080P\1080i\720P、1600x1200\1400x1050\1440x900\1280x1024\ 1280x960\1280x800\1024x768\800x600\720×576等常規分辨率 |
配置管理 | WEB配置,遠程升級 |
電源/功耗 | 12V/DC 1A、<5W | ||
音頻輸入 | 1路HDMI內置音頻 | 工作溫度 | -20℃~+60℃ |
網絡接口 | 1個,RJ45 10M/100M/1000M自適應以太網口 | 工作濕度 | <90%,無冷凝 |
網絡協議 | 支持HTTP、RTSP、RTMP、UDP、組播、單播、FLV、HLS | 尺寸(長X寬X高) | 16.6cm×13cm×2.8cm |
流碼類型 | TS流、ES流 | 重量 | 0.29kg |

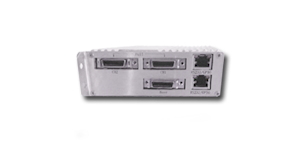

HG-DM1 高清高幀率圖像捕獲設備是一款支持Base/Dual Base/Medium/Full和10tap*8bit模式的相機/圖像采集卡的光纖延長設備。HG-DM1不再受銅質Camera Link電纜10米傳輸距離的限制,將Camera信號延長至最遠80Km。HG-DM1具有一路Base和一路FULL接口,同時支持單模單根的光纖,節省多根光纖的成本,并可在光纖中傳輸10公里以上。
設備特點 | |
完全支持Camera Link相機/圖像采集卡 | 標準的LC光纖接口,可以選擇單纖或雙纖,光口速率高達10Gb/s |
一路Base接口,高達2.5Gb/s,支持24bits圖像數據,像素時鐘可達85MHz | 可更換光模塊,容易升級 |
一路Full接口,高達6Gb/s,支持64bits圖像數據,像素時鐘可達85MHz | 具有傳輸距離高達10KM(標準),可選擴展至80KM |
常用場合 | |
?HG-DM1適合于工業監控,典型應用于如下列設備: | ?自動化產品檢驗(如:食品、飲用或醫藥產品) |
?太陽能面板和玻璃面板檢測 | ?科學高分辨率和實時的分析(如:體育、汽車測試、3D動畫) |
?半導體晶圓檢測 | ?高精度安全監控(如:邊境控制、機場) |
?高速打印檢驗 | ?交通監視/控制和車牌讀取/記錄(如:高速收費站) |
?高精度表面檢測(如:飛機表面或汽車涂裝) | ?攝像機放置在惡劣的環境下(如:核廠、鋼鐵廠或海底監測) |
性 能 | 參數 | |||
環境 | 工作溫度:-0℃ ~ +50℃ / 工作濕度:20 ~ 80%(無冷凝) | |||
輸入電壓 | DC10 ~ 24V | |||
供應電流 | 發射機 | 0.5Amp | 接收機 | 0.6Amp |
典型電能功耗 | 發射機 | 6Watt | 接收機 | 7.2Watt |
連接器類型 | 開關工業TRAPC3MX |
Camera Link 接口 |
性能 | 參數 |
擴展 I/O 接口 |
I/O接口 | RS232接口 | ||
像素時鐘范圍 | 20 ~ 80MHZ | I/O通道數 | 2個輸入和2個輸出 | 數據通道數 | 一個TXD和一個RXD | ||
支持拍照模式 | Base/Medium/Full/10 taps x 8bits | 工作電壓 | 0 ~ 3.3V | 工作電壓 | 輸入:+/-25V, 輸出:+/-6V | ||
圖像數據吞吐量 | 8.4千兆位/秒 1050兆字節/秒 | 最大數據傳輸速率 | 40Mbps | 最大數據傳輸速率 | 250Kbps | ||
連接器類型 | MDR26 X 3 | 連接器類型 | RJ45 | 連接器類型 | RJ45 |
